ContenuLa centrale Vanderbilt se pilote au quotidien depuis un clavier LCD. Toutes les opérations passent par la saisie d’un code utilisateur suivie d’une touche de fonction.
Ce guide décrit la mise en service (armement), la mise hors service (désarmement), le fonctionnement des temporisations de sortie et d’entrée, et la marche à suivre pour acquitter une alarme déclenchée.
- Armer : saisir le code → l’écran affiche
MES POSSIBLE→ appuyer sur la touche sous le carré plein → la temporisation de sortie démarre. - Désarmer : à l’entrée, des bips signalent la temporisation en cours → saisir le code avant la fin du décompte.
- Alarme déclenchée : saisir le code pour arrêter le déclenchement, puis touche « cloche » pour voir les détecteurs concernés, puis touche « cloche + flèche bas » (tout à droite) pour acquitter.
Armer l’alarme
L’armement met la centrale en service : à partir de ce moment, l’ouverture d’une zone surveillée déclenche l’alarme.
Une temporisation de sortie laisse le temps de quitter la zone protégée avant que la surveillance ne soit réellement active.Taper le code utilisateur au clavier (par exemple 1234).

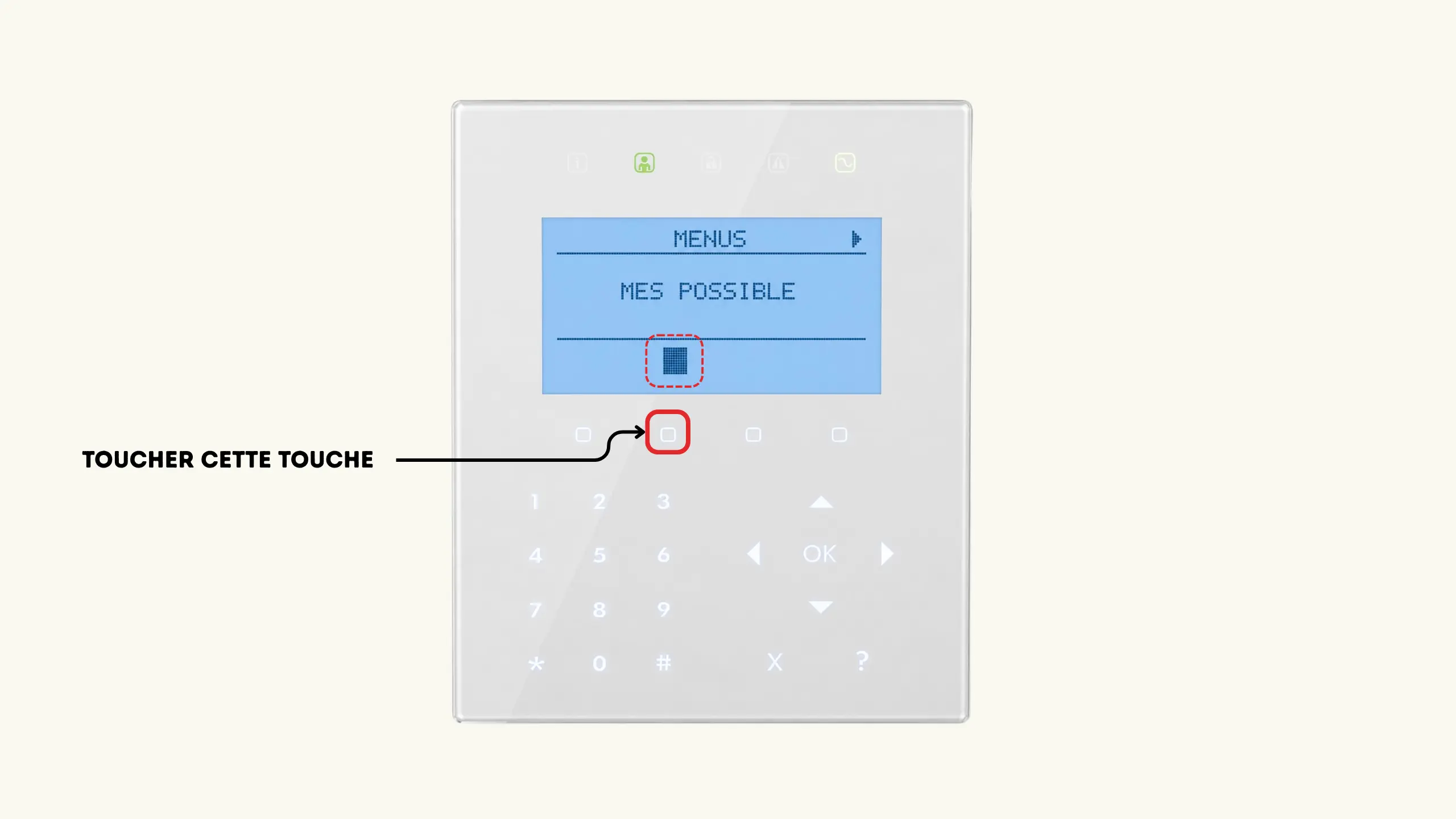

L’écran affiche alors MES POSSIBLE (Mise En Service possible), signalant que l’armement est autorisé.
Cliquer pour agrandir
Un carré noir plein apparaît à l’écran au-dessus d’une touche de fonction.
Appuyer sur la touche située juste en dessous de ce carré pour armer la centrale.

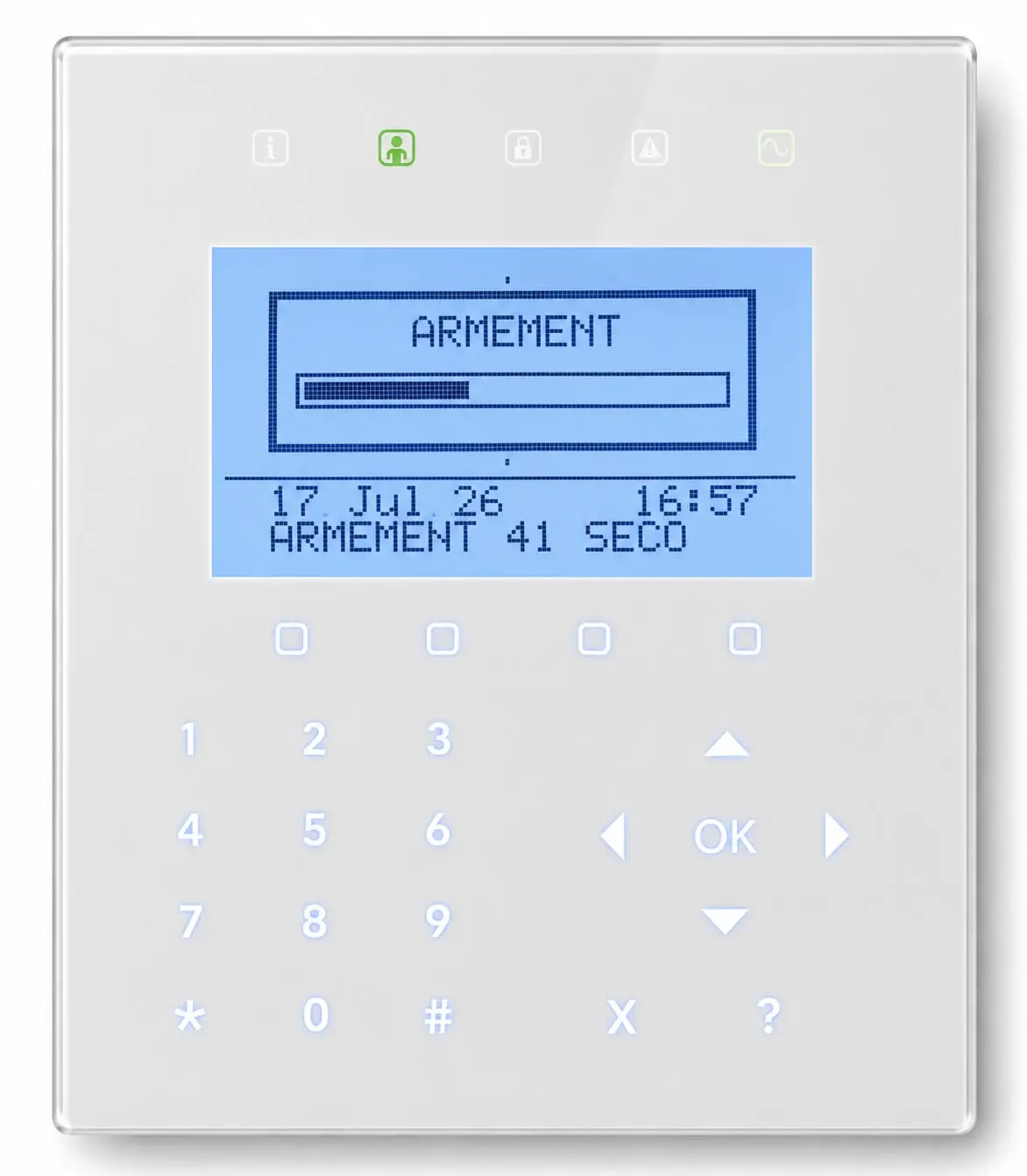

Un décompte démarre, accompagné d’un buzzer. Il correspond au temps de sortie : quitter la zone protégée avant la fin du décompte.
À l’issue de la temporisation, la centrale est armée.
Cliquer pour agrandir
Fermer la zone, puis relancer l’armement.
Désarmer l’alarme
Le désarmement met la centrale hors service et arrête la surveillance.
En rentrant dans la zone protégée, une temporisation d’entrée laisse le temps d’atteindre le clavier et de saisir le code avant tout déclenchement.
Il faut alors suivre la procédure d’acquittement ci-dessous.
En cas d’alarme déclenchée
Lorsqu’une alarme s’est déclenchée, il faut d’abord saisir son code pour arrêter le déclenchement (sirènes et flashs), puis suivre les indications à l’écran pour consulter l’origine de l’alarme et l’acquitter.
Saisir le code utilisateur au clavier : cela arrête le déclenchement de l’alarme (sirènes et flashs).

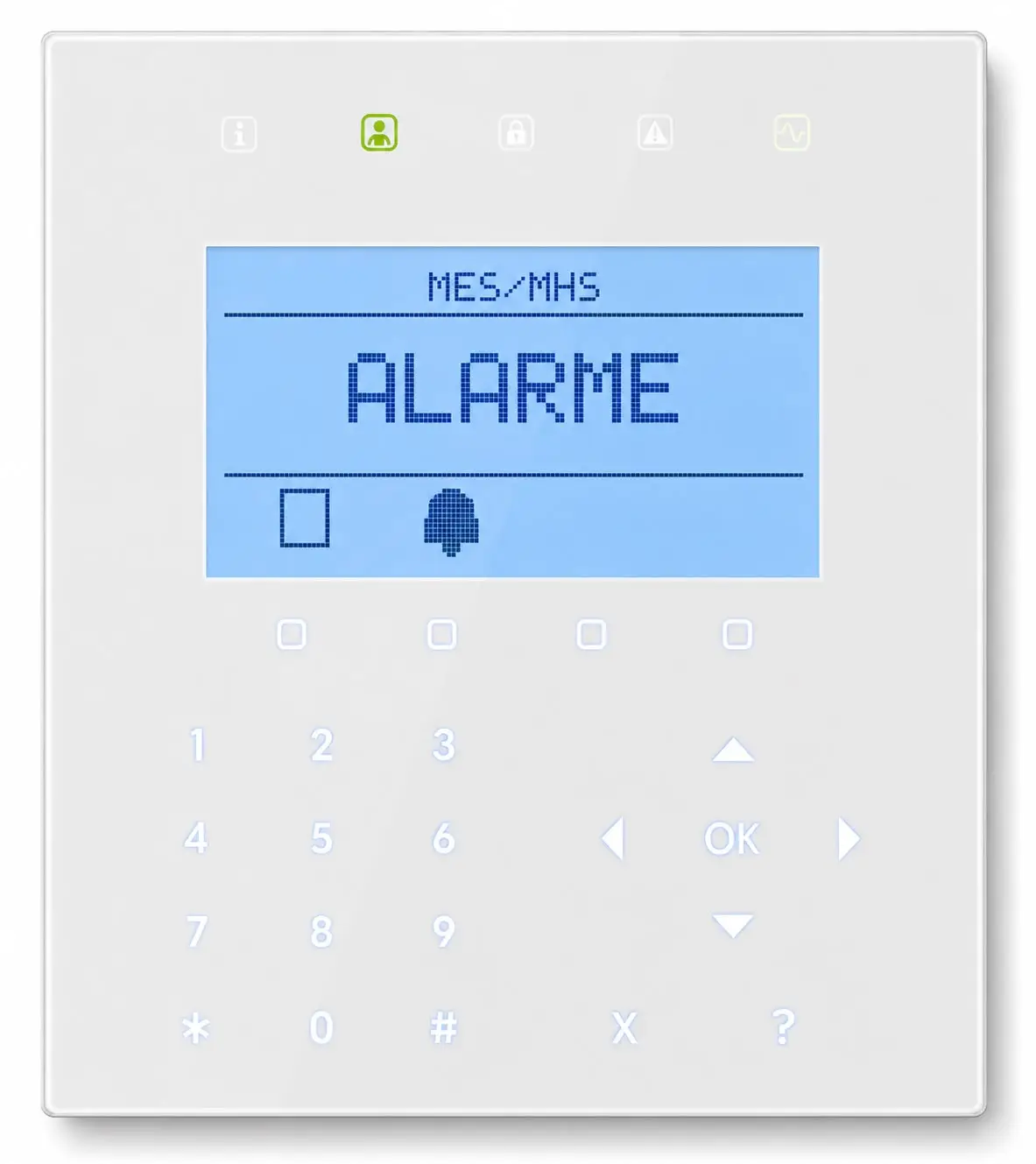

Le clavier affiche alors l’état d’alarme.
Cliquer pour agrandir

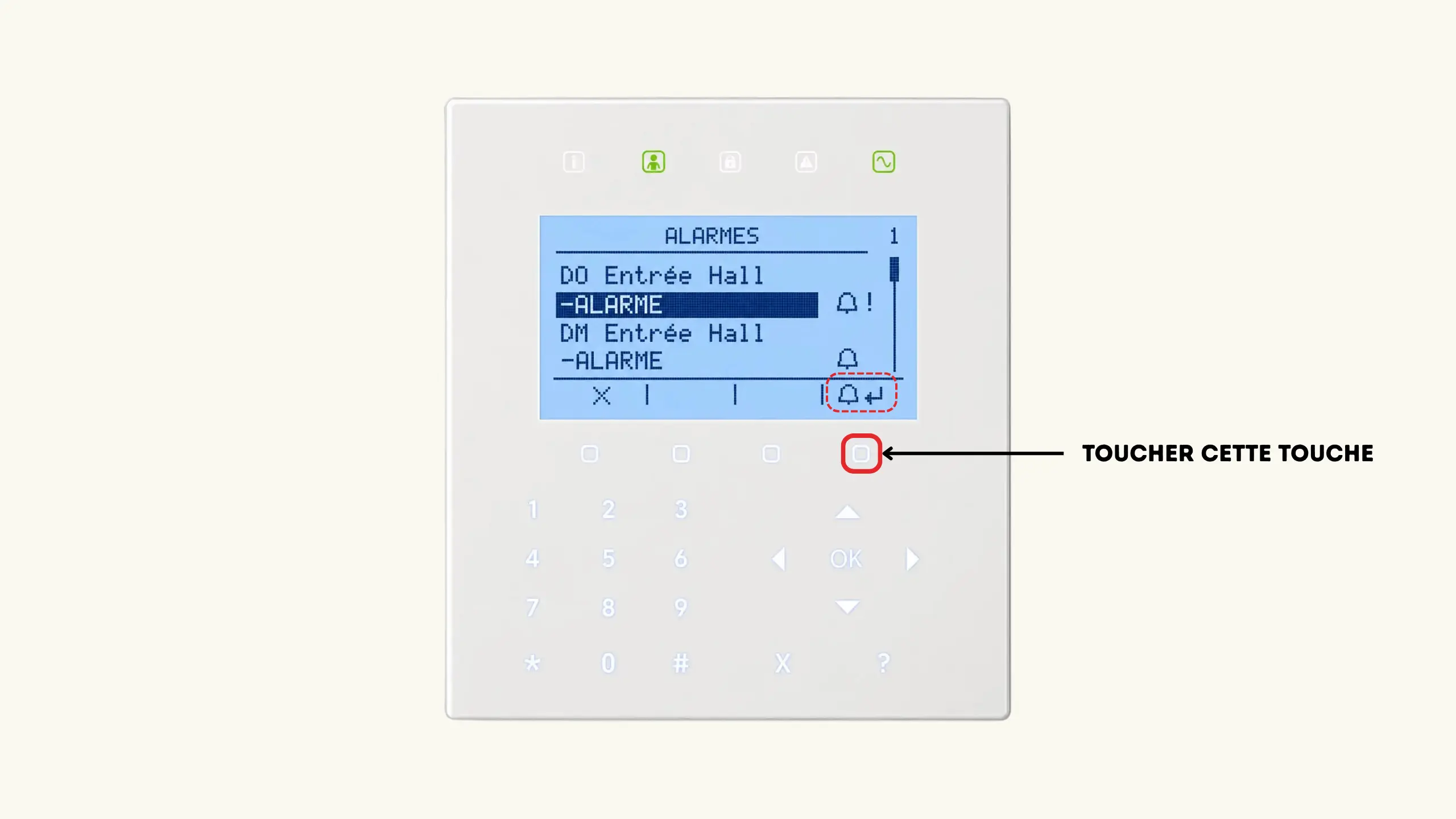

DO Entrée Hall).Appuyer sur la touche « cloche avec une flèche vers le bas », la touche tout à droite du clavier.
Il faut appuyer une fois par alerte affichée : si 4 détecteurs ont déclenché, appuyer 4 fois.
Une fois toutes les alertes acquittées, le clavier revient à l’écran d’accueil classique.
Cliquer pour agrandir
Tant que le défaut persiste, l’alerte réapparaît à l’écran.
Points d’attention
La centrale refuse de s’armer si une autoprotection (sabotage) est active ou en présence de certains défauts (fusible de sirène, autoprotection de sirène).
Sur une installation en Grade 3, un code installateur peut être requis pour outrepasser ce blocage.
L’acquittement efface l’alerte après le retour à la normale, il ne remplace pas le désarmement.
Une alerte n’est visible au clavier que lorsque la centrale est hors service.
MES POSSIBLE lorsque l’armement est autorisé.
