ContenuPrincipe du double équilibrage
Le double équilibrage (ou double EOL — End of Line) est la méthode de câblage de référence pour les zones détection en sécurité professionnelle. Elle permet à la centrale de surveiller en permanence l’intégrité de la ligne, et de distinguer quatre états distincts : repos, alarme, autoprotection et court-circuit.
Deux résistances sont intégrées dans la boucle de zone :
- R2 — montée en parallèle sur le contact NC d’alarme du détecteur
- R1 — montée en série entre le contact d’autoprotection (tamper) et le reste du circuit
La centrale mesure en continu la résistance de la boucle. Chaque état produit une valeur distincte, ce qui élimine toute ambiguïté entre une coupure, un sabotage ou une alarme réelle.
💡 Les valeurs de résistances dépendent de la centrale. Valeurs courantes : 1 kΩ + 1 kΩ ou 2,2 kΩ + 2,2 kΩ. Consultez toujours la documentation de votre centrale avant de câbler.
Bornes du détecteur volumétrique
Les dénominations varient selon les fabricants, mais le brochage reste identique dans la grande majorité des cas :
| Borne | Dénomination courante | Fonction |
|---|---|---|
| +12V / VCC | AUX+, PWR, + | Alimentation positive (12 V DC) |
| GND / 0V | AUX−, COM, − | Alimentation masse |
| NC | OUT, AL, C/NC | Contact NC — sortie alarme (s’ouvre en présence de mouvement) |
| TAMPER | T, AUX, TAMP | Contact NC — autoprotection (s’ouvre si le boîtier est ouvert) |
Tableau des états de zone
Pour des résistances de 2,2 kΩ (exemple Honeywell Galaxy) :
| État | Contact alarme NC | Contact tamper NC | Résistance mesurée |
|---|---|---|---|
| Repos (normal) | Fermé | Fermé | R1 = 2,2 kΩ |
| Alarme | Ouvert | Fermé | R1 + R2 = 4,4 kΩ |
| Autoprotection / Coupure | Indifférent | Ouvert | ∞ (circuit ouvert) |
| Court-circuit | — | — | 0 Ω |
Pour des résistances de 1 kΩ, les valeurs deviennent 1 kΩ (repos) et 2 kΩ (alarme). La logique reste identique.
Procédure de câblage

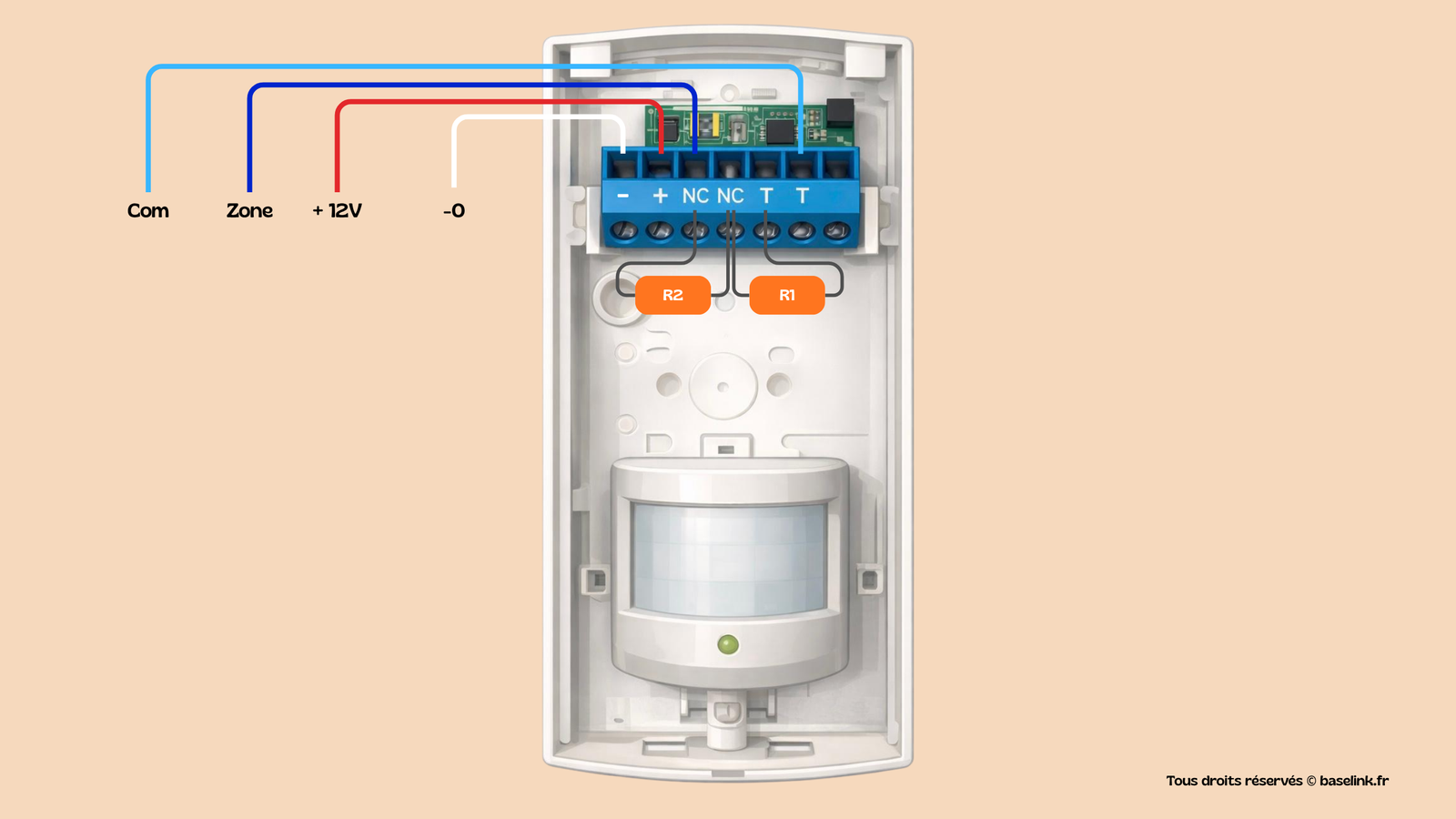

+12V, GND, NC alarme et TAMPER sur le détecteur — consulter la notice du modèle.+12V et GND depuis l’alimentation auxiliaire de la centrale ou une alimentation déportée.R2 en parallèle sur le contact NC alarme — directement au plus près du détecteur, au niveau des bornes ou dans le boîtier.R1 en série sur le retour du tamper vers la centrale.centrale → tamper → NC alarme + R2 → R1 → retour centrale.~2,2 kΩ en état repos. Vérifier l’absence de court-circuit (0 Ω) ou de coupure (∞).Double EOL avec les valeurs de résistances correspondantes (2,2 kΩ ou 1 kΩ selon le modèle).Points d’attention
1 kΩ et 2,2 kΩ sur la même installation.
