Le contact magnétique de porte est composé de deux éléments : un aimant fixé sur le battant et un interrupteur reed monté sur le châssis. Lorsque la porte s’ouvre, les deux éléments se séparent et le contact s’ouvre, déclenchant l’alarme.
En câblage double EOL, deux résistances sont intégrées dans la boucle pour surveiller en permanence l’état du câble (coupure ou court-circuit) en plus de l’état de la porte.
📦 Matériel nécessaire
Type de contact
Contact magnétique NC (normalement fermé)
Type de zone
2 fils — Double EOL
Résistances EOL
2 × 1 kΩ
Section câble
0,6 mm² minimum (2 conducteurs)
Compatible
Galaxy GD-48 / GD-96 / GD-264 / GD-520 / Centrale TIL
Alimentation
Passive — aucune alimentation requise
📊 Valeurs de référence ohmmètre
Porte fermée (repos)
≈ 1 kΩ
Porte ouverte (alarme)
≈ 2 kΩ
Câble coupé (sabotage)
∞ Ω (circuit ouvert)
Court-circuit (sabotage)
0 Ω
⚡ Principe du double EOL
Le double EOL (End Of Line) permet à la centrale de distinguer 3 états :
1
Repos (porte fermée) — résistance mesurée ≈
1 kΩ — le contact NC est fermé, il court-circuite R1. Seule R2 est active en série.2
Alarme (porte ouverte) — résistance mesurée ≈
2 kΩ — le contact s’ouvre, R1 n’est plus court-circuitée. R1 et R2 sont en série.3
Sabotage (câble coupé) — résistance mesurée :
∞ Ω — circuit ouvert, la centrale déclenche une alarme tamper.4
Sabotage (court-circuit) — résistance mesurée :
0 Ω — la centrale déclenche également une alarme tamper.🛠️ Étapes de câblage
1
Couper l’alimentation de la centrale avant tout câblage.
2
Fixer l’aimant sur le battant de la porte et l’interrupteur reed sur le châssis, en respectant le sens indiqué par le fabricant (flèches d’alignement).
3

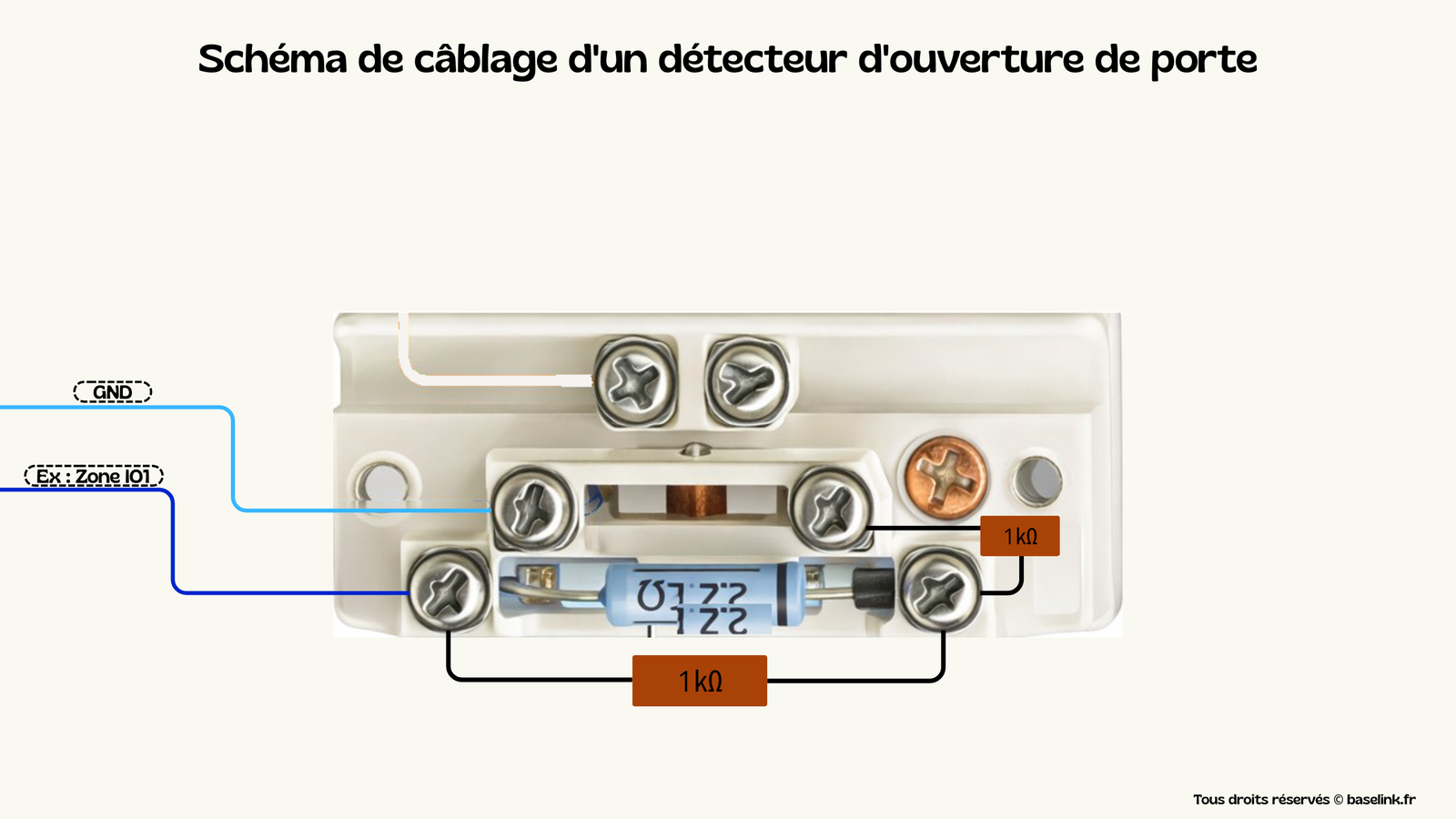

Placer R1 (1 kΩ) en parallèle sur les bornes du contact magnétique — directement dans le boîtier du contact.
4
Placer R2 (1 kΩ) en série sur l’un des conducteurs du câble, côté centrale.
5
Raccorder les deux conducteurs aux bornes
Z (zone) et COM de la centrale.6
Mesurer à l’ohmmètre entre Z et COM : porte fermée ≈ 1 kΩ — porte ouverte ≈ 2 kΩ.
7
Programmer la zone en centrale : type Double EOL, valeurs
1000 / 1000 Ω.8
Tester : armer le système, ouvrir la porte et vérifier le déclenchement. Refermer et vérifier la remise en veille.
⚠️ Points d’attention
Utiliser impérativement un contact NC (normalement fermé) — un contact NO inverse la logique et rend le sabotage indétectable.
R1 doit être placée au plus près du contact, dans le boîtier si possible — une coupure de câble entre le contact et R1 ne serait pas détectée.
Ne jamais mettre R1 en série avec R2 — la valeur de repos serait 2 kΩ au lieu de 1 kΩ et la centrale ne reconnaîtra pas la zone.
Si la centrale affiche « AP ouverte » alors que la porte est fermée, vérifier l’alignement aimant / reed et mesurer la résistance. Une valeur infinie indique un circuit ouvert (câble coupé ou résistance absente).
Longueur de câble max recommandée : 200 m en 0,6 mm². Au-delà, la résistance du câble peut fausser la mesure EOL — prévoir du 1 mm².
🖥️ Programmation centrale — Honeywell Galaxy
1
Accéder au menu installateur :
Gestionnaire → Zones → Numéro de zone2
Type de zone : sélectionner
Double EOL3
Résistance 1 :
1000 Ω — Résistance 2 : 1000 Ω4
Attribuer le type de zone :
Entrée / Sortie ou Périmètre selon l’emplacement.5
Sauvegarder et tester.
🖥️ Programmation centrale — TIL
1
Ouvrir le logiciel TIL et se connecter à la centrale.
2
Aller dans
Configuration → Zones — sélectionner la zone concernée.3
Type de zone : sélectionner
Double EOL, valeurs 1000 / 1000 Ω.4
Attribuer le type :
Entrée / Sortie ou Périmètre selon l’emplacement.5
Sauvegarder et tester.
