Matériel concerné

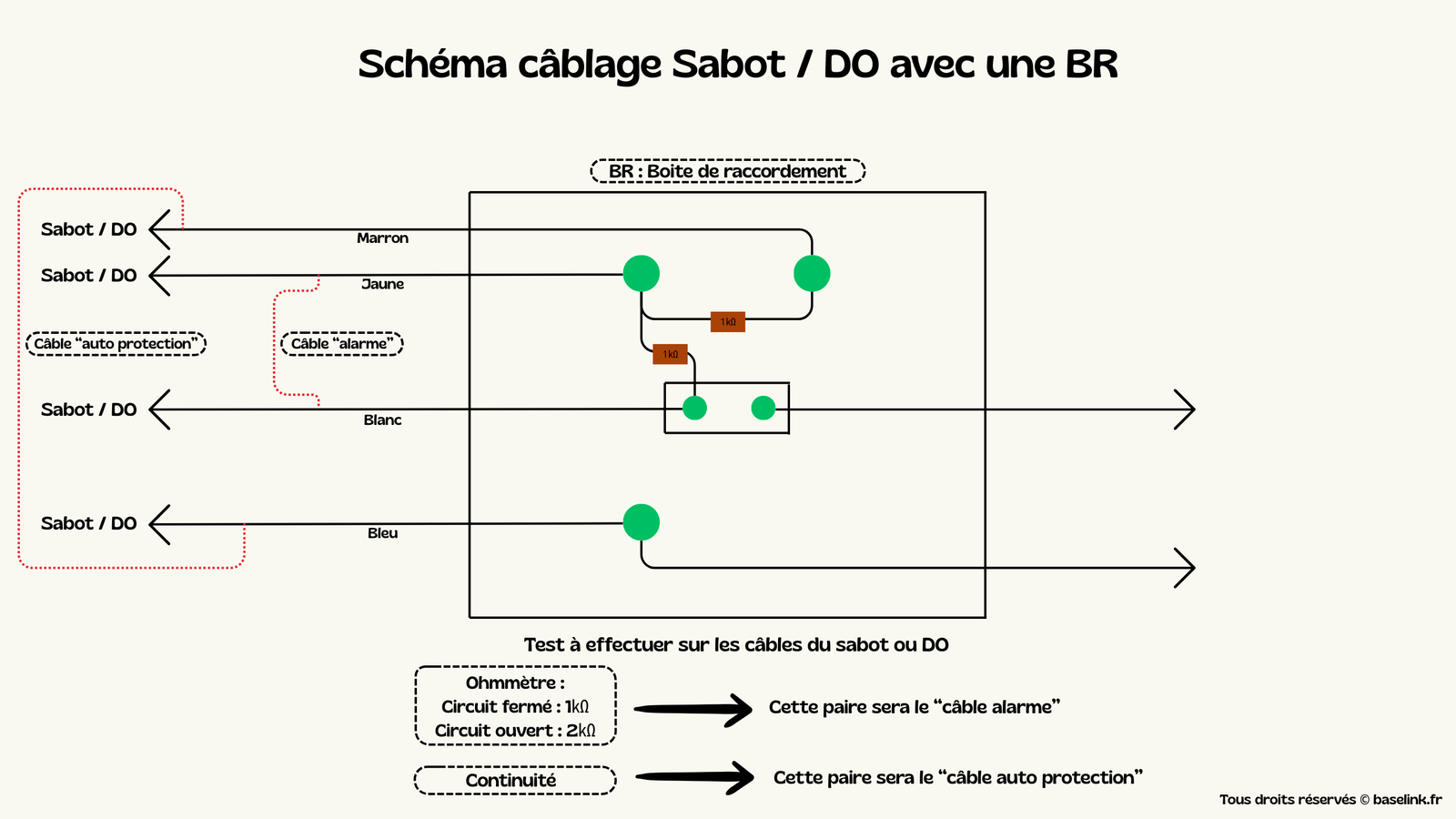

Schéma de câblage
ContenuUn sabot de porte ou un détecteur d’ouverture (DO) dispose généralement de 4 fils : une paire pour le circuit alarme et une paire pour l’auto-protection du câble.
Lorsqu’on passe par une boîte de raccordement (BR), les résistances double EOL sont placées dans la BR ce qui facilite le câblage et le diagnostic sur site.
📦 Matériel nécessaire
Type de contact
Sabot de porte ou DO — 4 fils
Type de zone
Double EOL via boîte de raccordement
Résistances EOL
2 × 1 kΩ
Boîte de raccordement
BR standard
Compatible
Galaxy GD-48 / GD-96 / GD-264 / GD-520 / Centrale TIL
Alimentation
Passive — aucune alimentation requise
📊 Valeurs de référence ohmmètre
Contact fermé (repos)
≈ 1 kΩ
Contact ouvert (alarme)
≈ 2 kΩ
Câble coupé (sabotage)
∞ Ω (circuit ouvert)
Auto protection
0 Ω (continuité)
🔌 Identification des fils
Jaune + Blanc (dans notre exemple)
Câble « alarme » — circuit EOL
Marron + Bleu (dans notre exemple)
Câble « auto protection » — continuité
Pour identifier les deux paires avant câblage, mesurer à l’ohmmètre depuis le sabot ou DO :
— Circuit fermé ≈ 1 kΩ / ouvert ≈ 2 kΩ → c’est la paire câble alarme
— Continuité (0 Ω) → c’est la paire câble auto protection
— Circuit fermé ≈ 1 kΩ / ouvert ≈ 2 kΩ → c’est la paire câble alarme
— Continuité (0 Ω) → c’est la paire câble auto protection
⚡ Principe du double EOL via BR
Dans la boîte de raccordement, les deux résistances sont placées sur le câble alarme :
1
Repos (contact fermé) — résistance mesurée ≈
1 kΩ — le contact NC est fermé, il court-circuite R1. Seule R2 est active en série.2
Alarme (contact ouvert) — résistance mesurée ≈
2 kΩ — le contact s’ouvre, R1 n’est plus court-circuitée. R1 et R2 sont en série.3
Sabotage câble alarme (coupure) — résistance mesurée :
∞ Ω — tamper déclenché en centrale.4
Sabotage câble auto protection (coupure) — perte de continuité sur Blanc/Bleu — tamper déclenché en centrale.
⚠️ Points d’attention
Bien identifier les deux paires avant câblage — inverser câble alarme et auto protection rendrait le système non fonctionnel.
R1 doit être placée en parallèle côté sabot dans la BR — pas en centrale. Sinon une coupure entre la BR et le sabot ne serait pas détectée.
Ne jamais mettre R1 et R2 en série — la valeur de repos serait 2 kΩ au lieu de 1 kΩ et la centrale ne reconnaîtra pas la zone.
L’avantage de la BR est de regrouper les résistances en un point accessible — facilite le diagnostic et le remplacement en cas de panne.
