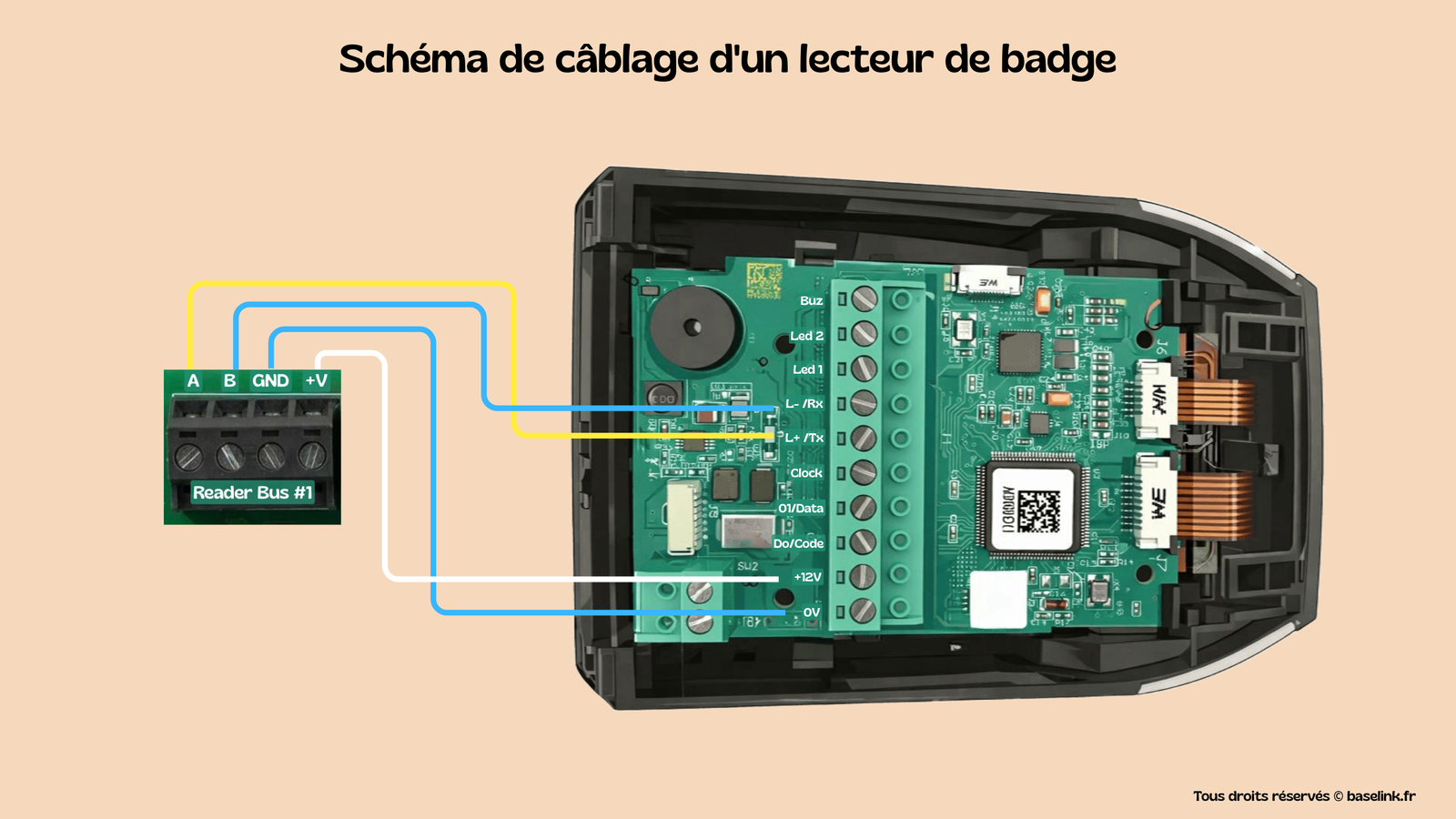

Schéma de câblage
ContenuLe lecteur EVOLUTION ST LEC05XF5200-NB5 est un lecteur de badge TIL, il ne stocke aucune clé cryptographique en local, toute la sécurité est gérée par la centrale MLP2-CUBE.
Il est compatible avec les badges MIFARE DESFire EV1 (et EV2 en émulation EV1) en 13,56 MHz, et se raccorde via un bus RS485 en 4 fils.
📦 Matériel concerné
Référence lecteur
LEC05XF5200-NB5
Gamme
EVOLUTION ST — transparent SSCP V2
Centrale compatible
MLP2-CUBE / TILLYS CUBE
Protocole
RS485 — SSCP V2
Technologie badge
MIFARE DESFire EV1 / EV2 — 13,56 MHz
Alimentation
+12V DC
Câblage
4 fils — A, B, GND, +V
Finition
Noir — sortie bornier
🔌 Correspondance des bornes
Borne A du lecteur
→ L+ / Rx (Reader Bus MLP2-CUBE)
Borne B du lecteur
→ L- / Tx (Reader Bus MLP2-CUBE)
Borne GND du lecteur
→ 0V (MLP2-CUBE)
Borne +V du lecteur
→ +12V (MLP2-CUBE)
🛠️ Étapes de câblage
1
Couper l’alimentation de lu module MLP2-CUBE avant tout câblage.
2
Identifier sur le module le connecteur
Reader Bus #1 (ou #2 pour la deuxième porte) — 4 bornes : A, B, GND, +V.3
Raccorder la borne
A du READER BUS vers la borne L+ / Rx du lecteur (fil bleu foncé sur le schéma).4
Raccorder la borne
B du READER BUS vers la borne L- / Tx du lecteur (fil jaune sur le schéma).5
Raccorder la borne
GND du READER BUS vers la borne 0V du lecteur (fil bleu clair sur le schéma).6
Raccorder la borne
+V du READER BUS vers la borne +12V du lecteurE (fil blanc sur le schéma).7
Remettre l’alimentation — le lecteur doit s’allumer avec un bip et une LED active.
8
Passer à la programmation dans le logiciel TIL pour déclarer le lecteur.
⚠️ Points d’attention
Ne jamais inverser A et B — le bus RS485 est polarisé. Une inversion empêche toute communication sans endommager le matériel, mais le lecteur ne répondra pas à la centrale.
Ne jamais inverser GND et +12V — une inversion de polarité peut détruire définitivement le lecteur.
Le lecteur est de type transparent — il ne fonctionne qu’avec une centrale TIL TILLYS CUBE. Il n’est pas compatible avec d’autres marques de centrales.
Utiliser un câble blindé type 2 paires torsadées (1 paire pour A/B, 1 paire pour GND/+V). Raccorder le blindage à la masse côté centrale uniquement.
Longueur max recommandée : 200 m par segment. En daisy chain (plusieurs lecteurs en série), connecter tous les
A ensemble et tous les B ensemble — ne pas faire de topologie en étoile.
Les badges doivent être des MIFARE DESFire EV1 (ou EV2 en émulation EV1) — les badges MIFARE Classic ne sont pas compatibles avec ce lecteur en mode SSCP V2.
📊 Référence rapide
A → module MLP2 CUBE
L+ / Rx
B → module MLP2 CUBE
L- / Tx
GND → module MLP2 CUBE
0V
+V → module MLP2 CUBE
+12V
Protocole
RS485 — SSCP V2
Badge compatible
DESFire EV1 / EV2 (émulation EV1)
Fréquence
13,56 MHz
Longueur max
200 m par segment
