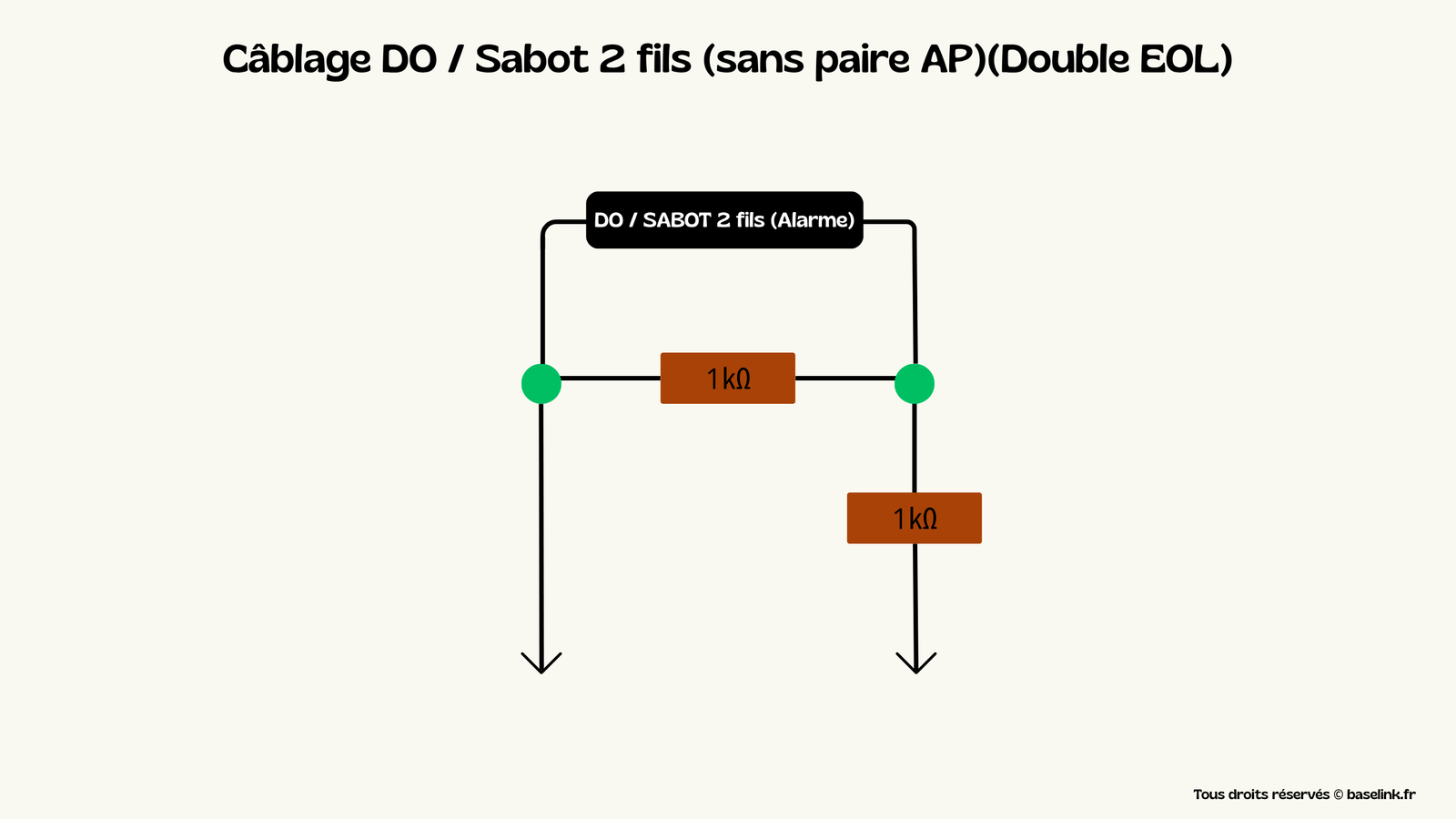

Schéma de câblage
ContenuCertains contacts de porte (DO) ou sabots de détection ne disposent que d’une seule paire de fils (la paire alarme). La paire de sabotage (AP) est absente, soit parce que le matériel est bas de gamme, soit en raison d’un câble 2 conducteurs posé lors de l’installation.
Dans ce cas, il est tout de même possible de réaliser un câblage en double résistance (double EOL) afin de superviser à la fois l’état de la zone et le sabotage électrique de la ligne (coupure / court-circuit), en utilisant uniquement les 2 fils disponibles.
Le montage double EOL sur 2 fils consiste à placer deux résistances sur la boucle. Chacune a un rôle distinct :
La centrale lit en permanence la résistance totale de la boucle et interprète les 4 états possibles :
| État de la boucle | Résistance vue | Interprétation |
|---|---|---|
| Zone fermée (repos) | R2 = 1 kΩ | ✅ Normal |
| Zone ouverte (porte / sabot levé) | R1+R2 = 2 kΩ | ⚠️ Alarme zone |
| Court-circuit sur le câble | 0 Ω | 🔴 Sabotage |
| Coupure de câble | ∞ Ω | 🔴 Sabotage |
Puisqu’il n’y a pas de paire AP, les deux résistances doivent être placées au niveau du détecteur / contact, le plus loin possible de la centrale :
- Remplacement ou extension sur un câble 2 conducteurs existant
- Installation provisoire ou zone de faible criticité
- Matériel ne disposant pas de contact de sabotage physique
Le schéma de câblage détaillé (placement R1 / R2 sur la boucle) est disponible en complément de cette fiche.
