Câblage BBG + Gâche sur MLP2 (via BR)

📋 Présentation

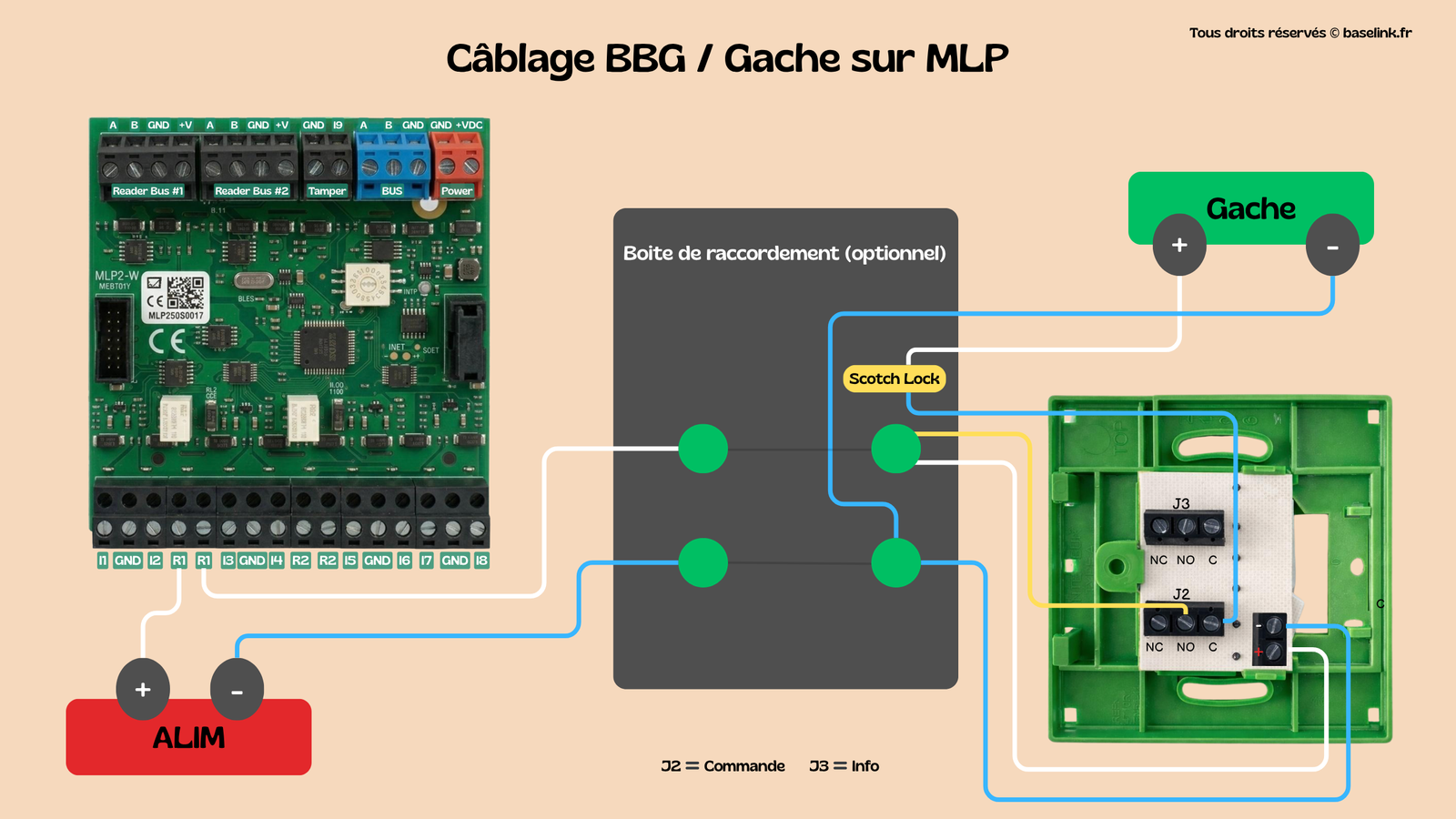

Ce câblage décrit le raccordement d’un BBG (Bouton Brise-Glace) et d’une gâche électrique sur un contrôleur MLP2 CUBE TIL. Le BBG intègre deux relais internes :

J2 — Commande Relais de commande de la gâche (NC / NO / C)

J3 — Info Relais d’information vers le MLP2 (retour d’état)

Une boîte de raccordement peut être utilisée en intermédiaire pour faciliter les jonctions de câbles, notamment via des connecteurs Scotch Lock.

🧰 Matériel nécessaire

Contrôleur MLP2-CUBE TIL

Bouton Brise-Glace BBG avec relais J2 / J3

Gâche électrique 12 V DC ou 24 V DC selon modèle

Alimentation ALIM 12V ou 24V DC

Boîte de raccordement Optionnelle — facilite les jonctions

Connecteurs Scotch Lock pour dérivation de fil

⚡ Câblage de l’alimentation

L’alimentation est raccordée sur les bornes Relais (R1 ou R2) du MLP2 CUBE :

Fil blanc — +V Borne R1 (dans notre exemple) du MLP2

Fil bleu — GND Borne GND (-) du BBG et de la Gâche

⚠️ Vérifier la tension de la gâche avant de choisir l’alimentation. Une gâche 12 V et une gâche 24 V ne peuvent pas partager la même alim sans adaptation.

🔌 Câblage du BBG

Le BBG est raccordé au MLP2 via la boîte de raccordement (optionnelle). Les deux relais internes du BBG jouent des rôles distincts :

J2 — Commande de la gâche

Borne C (commun) Fil vers le + de la gâche (via Scotch Lock)

Borne NO (normalement ouvert) Fil provenant du + de l’alimentation

↳ Au repos, le circuit est ouvert. Lorsque le BBG est actionné, le relais bascule et alimente la gâche.

J3 — Information vers le MLP2 (optionnel / non câblé dans notre schéma)

Borne C (commun) Raccordé à GND du MLP2

Borne NC ou NO Raccordé à une entrée Ix du MLP2

↳ Permet au MLP2 de détecter l’appui sur le BBG et d’enregistrer l’événement.

🔓 Câblage de la gâche

Borne + de la gâche Borne C du relais J2 du BBG

Borne − de la gâche Borne GND (-) de l’alimentation

⚠️ Ne jamais alimenter la gâche directement depuis les sorties relais R1 / R2 du MLP2 si l’intensité dépasse le calibre des relais internes. Utiliser dans ce cas un relais intermédiaire ou le relais du BBG comme dans ce schéma.

⛔ Points d’attention

⚠️ Vérifier le sens de la gâche (à émission ou à manque de courant) avant de choisir NO ou NC sur J2.

⚠️ En cas de câble long vers la gâche, prévoir une diode de roue libre en parallèle sur la gâche pour protéger le relais J2 contre les surtensions.

ℹ️ La boîte de raccordement est optionnelle mais recommandée pour faciliter la maintenance et les extensions futures.
