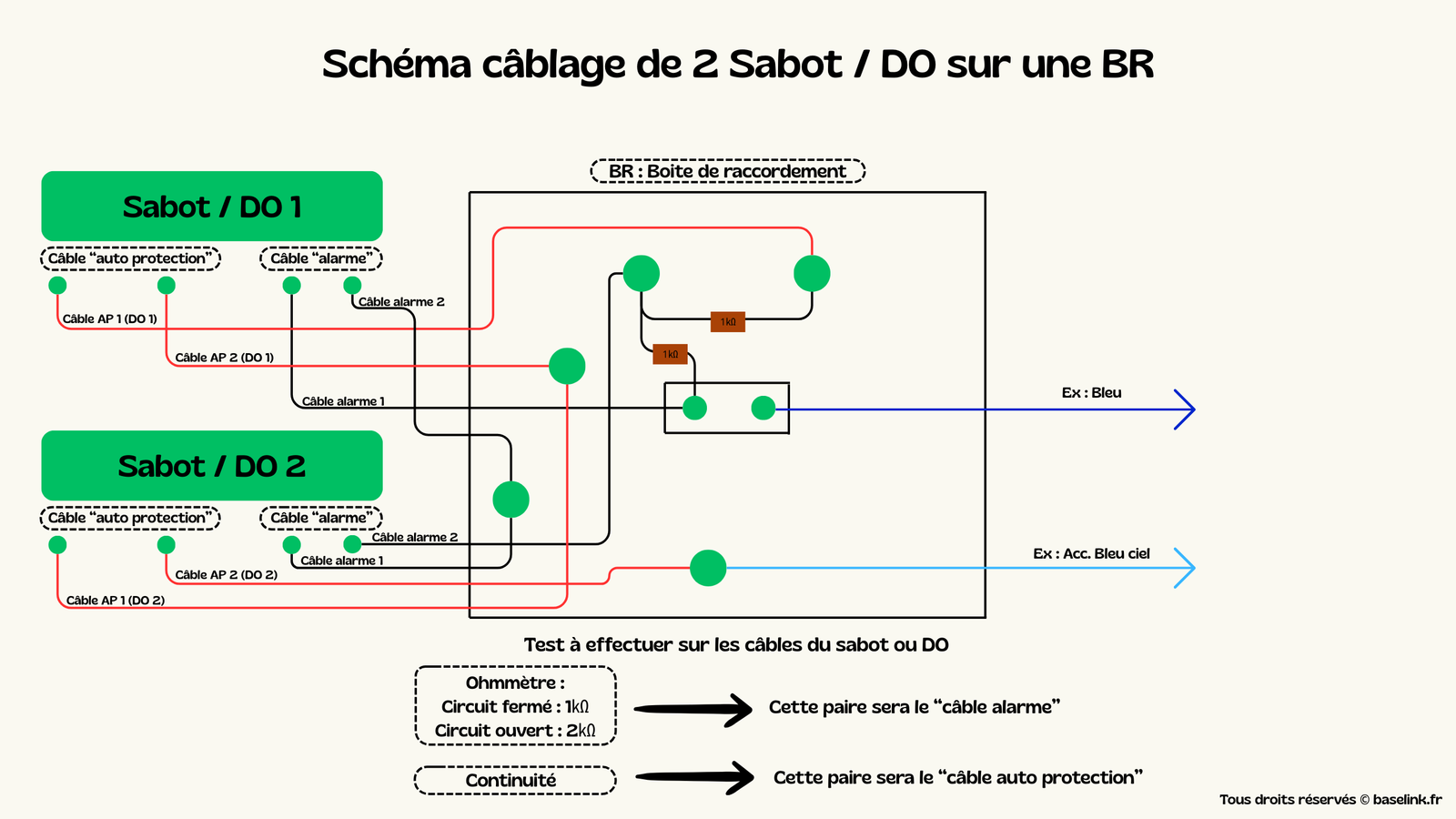

Schéma de câblage
ContenuLorsque deux sabots ou détecteurs d’ouverture (DO) sont proches l’un de l’autre (double porte, portail double vantail…), il est possible de les raccorder sur une seule boîte de raccordement (BR) et de n’utiliser qu’une seule zone en centrale.
Les câbles alarme des deux DO sont mis en série dans la BR, et les câbles auto protection également, ce qui simplifie le câblage et réduit le nombre de zones utilisées.
📦 Matériel nécessaire
Contacts
2 × Sabot ou DO — 4 fils chacun
Type de zone
Double EOL — 1 zone pour 2 DO
Résistances EOL
2 × 1 kΩ (dans la BR)
Boîte de raccordement
BR standard
Compatible
Galaxy GD-48 / GD-96 / GD-264 / GD-520 / Centrale TIL
Alimentation
Passive — aucune alimentation requise
📊 Valeurs de référence ohmmètre
Les 2 contacts fermés (repos)
≈ 1 kΩ
Un contact ouvert (alarme)
≈ 2 kΩ
Câble coupé (sabotage)
∞ Ω (circuit ouvert)
Auto protection
0 Ω (continuité)
🔌 Identification des fils — par DO
Câble alarme 1 + Câble alarme 2
Paire « alarme » — circuit EOL
Câble AP 1 + Câble AP 2
Paire « auto protection » — continuité
Pour identifier les deux paires sur chaque DO avant câblage :
— Circuit fermé ≈ 1 kΩ / ouvert ≈ 2 kΩ → paire câble alarme
— Continuité (0 Ω) → paire câble auto protection
— Circuit fermé ≈ 1 kΩ / ouvert ≈ 2 kΩ → paire câble alarme
— Continuité (0 Ω) → paire câble auto protection
⚡ Principe du câblage 2 DO sur BR
Dans la BR, les câbles des deux DO sont regroupés :
1
Câbles alarme en série — les câbles alarme de DO 1 et DO 2 sont mis bout à bout dans la BR, avec R1 (1 kΩ) en parallèle et R2 (1 kΩ) en série. Si l’un des deux DO s’ouvre, la zone déclenche.
2
Câbles auto protection en série — les câbles AP de DO 1 et DO 2 sont mis bout à bout. La centrale surveille la continuité de l’ensemble.
3
Sortie BR vers centrale — 2 fils seulement partent vers la centrale : un fil alarme (Ex : Bleu) et un fil auto protection (Ex : Bleu ciel).
⚠️ Points d’attention
Bien identifier les paires avant câblage sur chaque DO — une inversion câble alarme / auto protection rendrait la zone non fonctionnelle.
Cette configuration utilise une seule zone pour deux DO — en cas de déclenchement, impossible de savoir lequel des deux a déclenché depuis la centrale. Si la discrimination est nécessaire, utiliser deux zones séparées.
Ne jamais mettre R1 et R2 en série — la valeur de repos serait 2 kΩ au lieu de 1 kΩ et la centrale ne reconnaîtra pas la zone.
L’avantage de la BR est de regrouper tous les raccordements en un point accessible — facilite le diagnostic et la maintenance.
